三线制的接近开关怎么接线?

  三线制的接近开关怎么接线?极悦娱乐提醒,三线接近开关分为PNP型和NPN型,我们接线的时候一定注意型号,以及常开常闭。

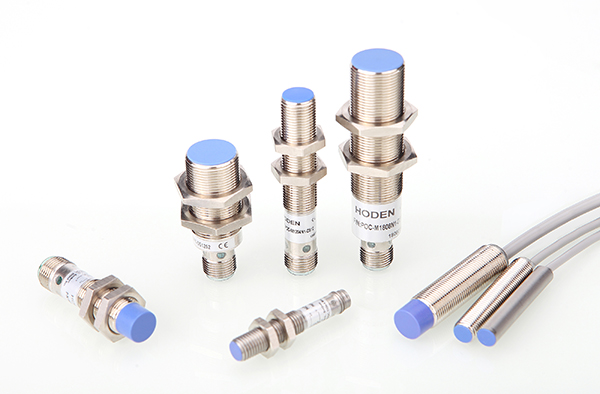

接近开关



  对于三线式NPN型接近开关,棕色的导线与一端负载,同时与电源正极相连;黑色的导线是信号线,与负载的另一端相连;蓝色的导线与电源负极相连。

  对于三线式PNP型接近开关,棕色的导线与电源正极相连;黑色的导线是信号线,与负载的一端相连;蓝色的导线与负载的另一端及电源负极相连。

  需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类:一类的公共输入端为电源负极,电流从输入模块流出,此时一定要选用NPN型接近开关;另一类的公共输入端为电源正极,电流流入输入模块,此时,一定要选用PNP型接近开关。
