光纤传感器的调试使用方法

  光纤传感器是把发射器发出的光线用光导纤维引导到检测点,再把检测到的光信号用光纤引导到接收器来实现检测的。对于初接触光纤传感器的朋友大多都不知道该如何调试使用,下面,极悦娱乐给大家介绍光纤传感器的调试使用方法。

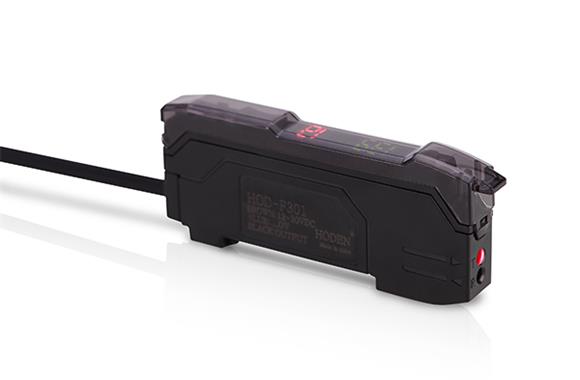

光纤传感器



  1、 基本组成

  光纤传感器外观基本由以下几部分组成,从左到右依次为:

  (1) SET键,此按钮可用于敏感度设定。本传感器的基本原理为:通过光纤探头对不同介质折射率的感应,从而获得数字信号,显示在屏幕上,通过显示数值的大小与设定灵敏值的比较发送开关量。

  ( 2) 指示灯,此灯在传感器有信号输出时发生亮灭变化。

  (3) “设定灵敏值”,在屏幕上显示为绿色,表明当前设定的灵敏值。当探头采集到的数值变化至此数值时,传感器产生信号。

  (4) “当前灵敏值”, 在屏幕上显示为红色,显示传感器当前采集的数值。

  (5) “选择按钮”,及左右箭头,可以实现各种功能的选择,相当于翻页键

  (6) “模式选择按钮”,此按钮可用于设定不同的工作模式。

  2、 接线方法

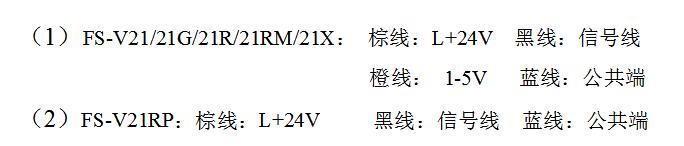

光纤传感器接线方法



  3、灵敏度校准

  (1) 全自动校准: 在工件进入探头的灵敏区域时,按住“SET”键不放,保持3 秒,灵敏值将会被设定,显示为绿色

  (2) 两点校准: 在工件未进入灵敏区域时,按住“SET”键保持三秒,有一个敏感值被记忆,然后将工件放置在敏感区域,按下“SET”键保持三秒,另一个敏感值被记忆,当敏感值从一个值变化为另一值时,传感器产生电平变化。

  (3)一般校准: 也可以通过按“选择按钮”,及左右键来增减敏感度的设定值。

  (4) 位置校准: 在工件未进入灵敏区域时,按住“SET”键保持

  三秒,然后将工件放置在离探头一定距离,按下“SET”键保持

  三秒,一个敏感值被记忆,当工件每次到达此位置时,传感器产生电平变化。

  4、常开常闭设定

  按下光纤传感器最右侧的开关选择按钮,可以选择,内部开关为常闭还是常开。
