关于槽型光电开关的术语解释

  槽型光电开关其实对射式光电开关的一种,又被叫做U型光电开关,是一款红外线感应光电产品,由红外线发射管和红外线接收管组合而成。下面,极悦娱乐和大家分享关于槽型光电开关的术语解释,一起来看看吧。

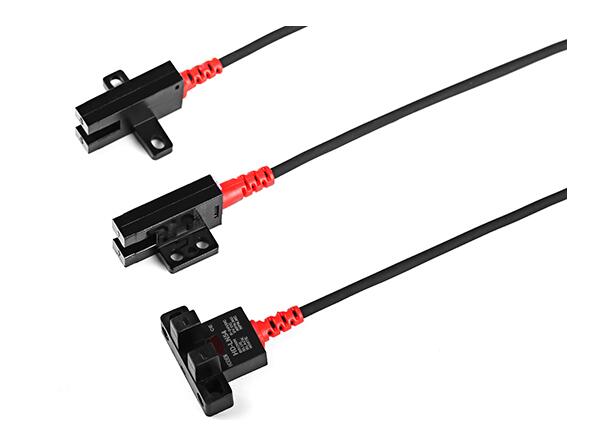

槽型光电开关



  ①检测距离:是指检测体按一定方式移动,当开关动作时测得的基准位置(槽型光电开关的感应表面)到检测面的空间距离。额定动作距离指接近开关动作距离的标称值。

  ②回差距离:动作距离与复位距离之间的绝对值。

  ③响应频率:在规定的1s的时间间隔内,允许光电开关动作循环的次数。

  ④输出状态:分常开和常闭。当无检测物体时,常开型的光电开关所接通的负载由于光电开关内部的输出晶体管的截止而不工作,当检测到物体时,晶体管导通,负载得电工作。

  ⑤检测方式:根据光电开关在检测物体时发射器所发出的光线被折回到接收器的途径的不同,可分为漫反射式、镜反射式、对射式等。

  ⑥输出形式:分NPN二线、NPN三线、NPN四线、PNP二线、PNP三线、PNP四线、AC二线、AC五线(自带继电器),及直流NPN/PNP/常开/常闭多功能等几种常用的输出形式。

  ⑦指向角:是指对射型、回归反射型作为光电开关可动作的角度范围。

  ⑧表面反射率:漫反射式光电开关发出的光线需要经检测物表面才能反射回漫反射开关的接受器,所以检测距离和被检测物体的表面反射率将决定接受器接收到光线的强度。粗糙的表面反射回的光线强度必将小于光滑表面反射回的强度,而且,被检测物体的表面必须垂直于光电开关的发射光线。常用材料的反射率如表1所示。

  ⑨环境特性:光电开关应用的环境亦会影响其长期工作可用性。当槽型光电开关工作于最大检测距离状态时,由于光学透镜会被环境中的污物粘住,甚至会被一些强酸性物质腐蚀,以至其使用参数和可用性降低。较简便的解决方法就是根据光电开关的最大检测距离(Sn)降额使用来确定最佳工作距离。
