超声波单双张传感器
换能频率高400Hz
自动教导设定、自动运行，操作简单
适用范围广：纸张印刷、装配、折页、包装、太阳能硅片、PCB板制造
行业应用：汽车行业 / 包装行业 / 智能仓储 / 冶金工业 / 石油化工 / 印刷行业 / 机床行业 / 纺织行业 / 食品行业 / 工厂自动化
HN-M1840P
主要特点
-
工作电压
-
单位面积重量10-1200g/m²的纸张，合金层压板和厚达0.4mm薄膜，自动粘附膜
-
设计
-
圆柱形M18超声换能器
-
工作模式
-
双张控制器
-
测量方法
-
脉冲操作带有振幅估算
-
盲区
-
在发射器和接收器前方5mm
-
电压脉动
-
≤50mm
-
连接类型
-
2m PUR 电缆, 7x0.25mm
-
输出
-
NPN/PNP输出： Imax=200mA (-U+2V)
-
输出逻辑关系
-
无纸状态：白线OFF，黑线:OFF；单张状态：白线ON，黑线:OFF；双张/多张状态：白线OFF，黑线:ON
-
响应时间
-
自动运行模式为2.5ms
-
上电延时
-
<750ms
-
发射器-接收器间距
-
20…40mm;最佳：20mm±2mm
-
允许的角度偏差
-
与垂直层面成±45°
-
材质
-
铜镀镍
-
超声波换能器
-
泡沫聚氨酯,玻璃填充的环氧树脂
-
螺母最拧紧力矩
-
M18:15Nm
-
防护等级EN 605289
-
IP65
-
工作温度
-
-5℃…+60℃
-
储存温度
-
-40℃…+85℃
-
控制装置
-
控制输入:C1到C3
-
控制装置描述
-
〈-V+6V：逻辑1(控制输入端-V或悬空)；〉-V+10V：逻辑0（控制输入端+V）
-
设定范围
-
通过控制输入进行教学
-
指示灯
-
绿灯：单张；绿灯闪烁：示教；红灯：双/多张；红灯闪烁：无张

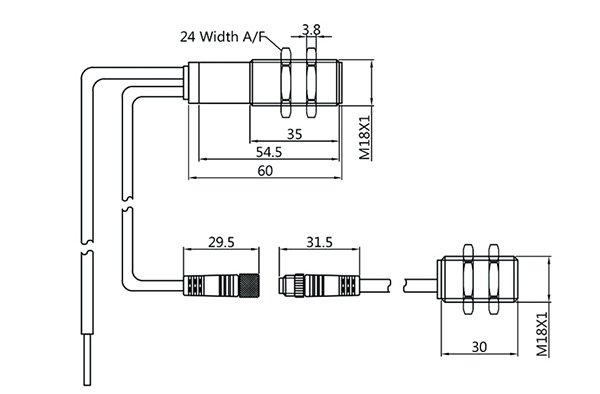

产品尺寸图
下载
-

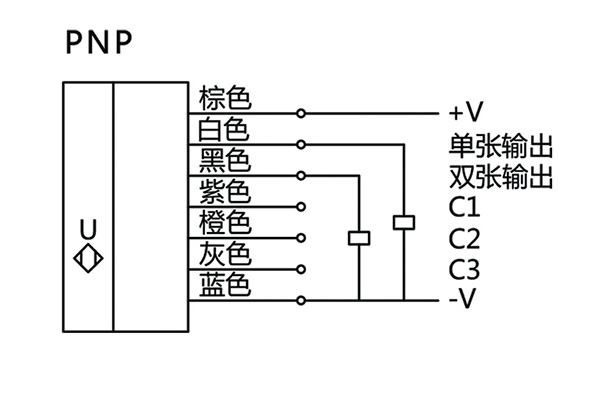

连接图
